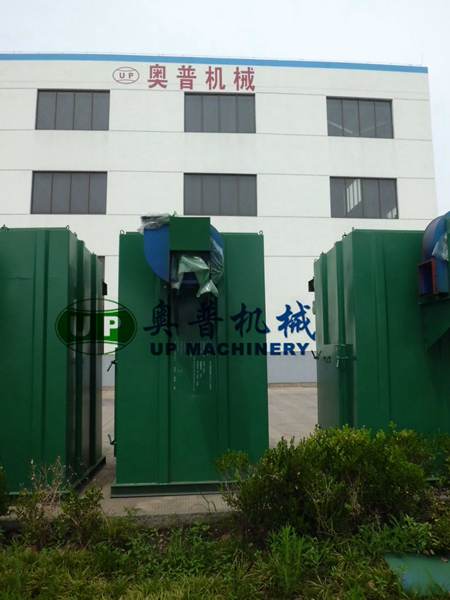

HMC-48型脉冲单机袋式除尘器

●概述
       HMC型脉冲单机除尘器是我公司设计的小型袋式除尘器。除尘器采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理风量大、滤袋寿命长、维修工作量小、运行安全可靠的优点。广泛应用于冶金、建材、机械、化工、矿山等各种工矿企业非纤维性工业粉尘的除尘净化与物料回收。
       本系列除尘器共有六个规格，每种规格又可分为标准带灰斗A型和敞开法兰（无灰斗）B型二种。其结构主要由过滤室、滤袋、净化室、灰斗、翻板阀、脉冲喷吹清灰装置、电控柜等组成，箱体采用焊接结构。检修门用泡沫胶条密封，保证除尘器密不漏风。
       该产品有六种规格，过滤面积从24-84㎡，处理风量从1500m3/h-9000m3/h，也可按用户实际需要，设计定制。

●构造结构特点
  除尘器本体由壳体、滤袋总成、喷吹清灰装置、排灰装置四个部分组成。
  壳体部分由上箱体、中箱体、灰斗、进出风口组成。
  滤袋总成由滤袋、滤袋框架等组成。
  喷吹清灰装置由气包、喷吹管、脉冲阀、电磁控制阀、电控仪等组成。
  排灰装置由电机、减速器、螺旋输送机、星型卸料阀组成。
  脉冲阀Ⅰ型采用直角脉冲阀，Ⅱ型采用直通脉冲阀，减少了脉冲阀自身的阻力，是一种较理想的脉冲喷吹形式。

●工作原理
      HMC型除尘器的进风口设在灰斗上，当含尘气体从进风口进入灰斗后先碰上进风管端部的挡板，由于惯性作用，使气体中粗颗粒粉尘直接进入灰斗，起到预收尘的作用。进入灰斗的气流随后折而向上通过内部装有金属骨架的滤袋，粉尘被收集在滤袋的外表面，净化后的气体进入滤袋室上部的清洁室，汇集到出风管排出。室内收尘袋分为若干排，按照给定的时间间隔对每排收尘袋进行清灰。当脉冲阀开启时，即向滤袋内喷入高压空气，以清除滤袋表面上的粉尘。各排滤袋的脉冲喷吹宽度和清灰周期，由专用的清灰程序控制器自动连续控制。
       含尘气体由灰斗（或下部敞开式法兰）进入过滤室，较粗颗粒直接落入灰斗或灰仓。

●型号说明
  H MC -96 （A、B） -Ⅰ
                                          Ⅰ：直角脉冲阀
                                           Ⅱ：直通脉冲阀
                                           A：带灰斗和翻板阀
                                           B：法兰式
                                          96--滤袋数量（条）
                                          MC--脉喷式
                                          H--单机除尘器

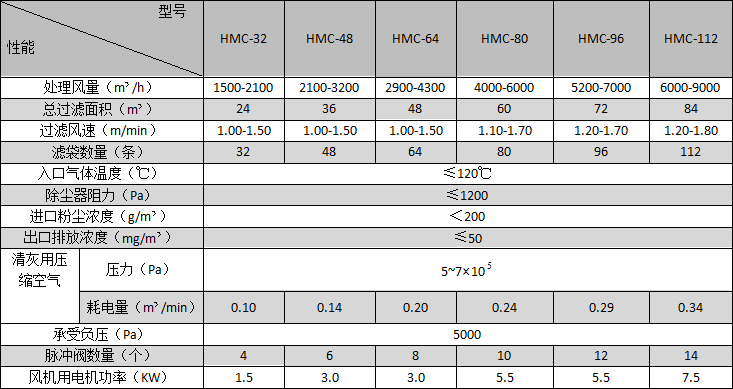

●技术参数表
