LZ系列螺旋闸门
LZ系列螺旋闸门是用于控制粉料、颗粒料的流理、输送量的主要设备，它广泛适用于冶金、矿山、建材、粮食、化工等行业的库顶、库底及进出口等，是控制流量变化较大，启闭频繁，切断迅速的理想设备。
结构特点
该闸门结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类粉状及小于φ5mm的颗粒料、晶粒料的输送及流量调节，安装不受角度限制。操作方便，能随时调整开度。

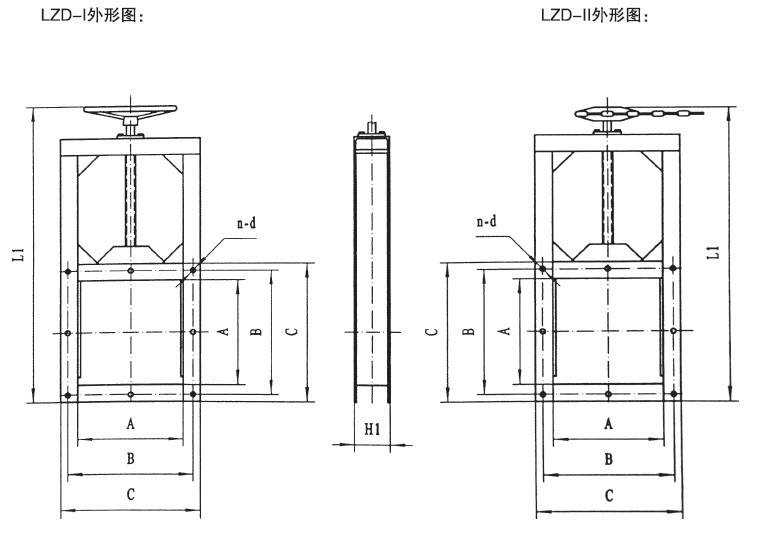

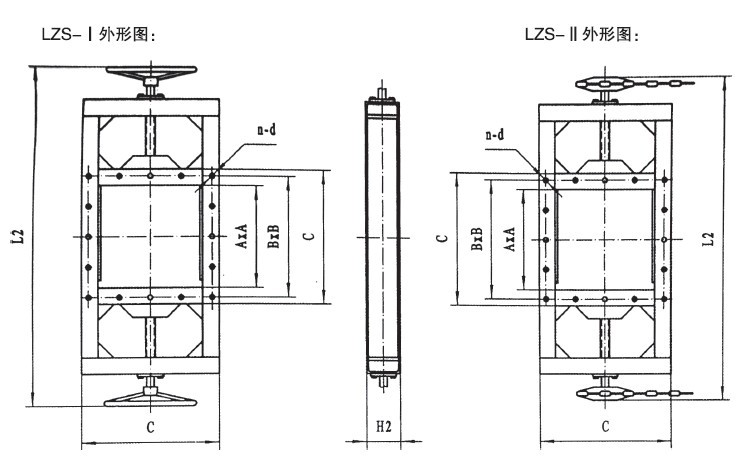

LZ系列外形连接尺寸
|
A×A1 |
B×B1 |
C×C1 |
L1 |
L2 |
H |
H2 |
n-d |
|
200×200 |
256×256 |
296×296 |
820 |
|
100 |
|
8-Φ10 |
|
250×250 |
306×306 |
346×346 |
930 |
|
100 |
|
8-Φ10 |
|
300×300 |
356×356 |
396×396 |
1050 |
|
100 |
|
8-Φ12 |
|
400×400 |
456×456 |
496×496 |
1250 |
|
100 |
|
12-Φ12 |
|
450×450 |
510×510 |
556×556 |
1350 |
|
120 |
|
12-Φ14 |
|
490×490 |
550×550 |
596×596 |
1440 |
|
120 |
|
16-Φ14 |
|
500×500 |
560×560 |
606×606 |
1500 |
|
120 |
|
16-Φ16 |
|
600×600 |
660×660 |
706×706 |
1710 |
2010 |
120 |
120 |
16-Φ16 |
|
700×700 |
770×770 |
820×820 |
1940 |
2130 |
140 |
140 |
20-Φ18 |
|
800×800 |
870×870 |
920×920 |
2140 |
2240 |
140 |
140 |
20-Φ18 |
|
900×900 |
974×974 |
1030×1030 |
2410 |
2660 |
160 |
160 |
24-Φ18 |
|
1000×1000 |
1074×1074 |
1130×1130 |
2610 |
2870 |
160 |
160 |
24-Φ18 |
|
1100×1100 |
1180×1180 |
1240×1240 |
2810 |
3120 |
160 |
180 |
28-Φ18 |
|
1200×1200 |
1280×1280 |
1340×1340 |
3010 |
3310 |
160 |
180 |
32-Φ18 |
使用说明
※本阀可水平安装或垂直安装，安装时两法兰连接中间必须加密封垫片，然后锁紧螺栓。
※操作时手轮顺时针旋转为阀关，反之为开，不得在手轮上再增加辅助杠杆。
※若长期存放应使设备处于关闭状态，各传动部位应加润滑油，不允许露天存放或堆置。
