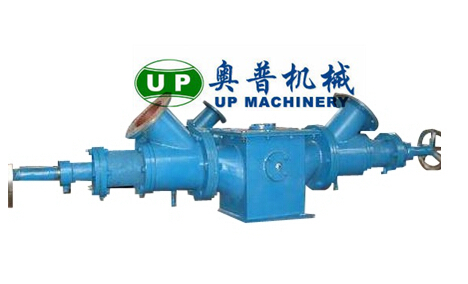

KX库底卸料器
使用范围
KX库底卸料器是专门设在两个或两个以上库的库底将物料从库底均匀连续输送到某一特定位置的设备。该设备结构紧凑，工艺布置合理，选用后可以减少许多其它设备的设置，节约能源，节省投资。
技术特点
※采用变螺距、变旋向能更好的实现稳流及定量给料
※机壳采用管形结构，密封性好，输送量大，无粉尘污染
※整体结构刚性好，运转平稳，使用方便
规格型号 | Φ200 | Φ250 | ||||||
下料点间距m | 2x1500 | 2x2000 | 2x2500 | 2x1500 | 2x2000 | 2x2500 | 2x3000 | |
输送量m3/h | 12 | 36 | ||||||
型号 | XWD5-35-4 | XWD5-35-4 | XWD5-35-5.5 | |||||
功率kw | 4 | 4 | 5.5 | |||||
转速rpm | 40 | |||||||
h | 500 | 555 | 555 | |||||
r | 150 | 150 | 150 | |||||
j | 370 | 370 | 370 | |||||
输送量m3/h | 8-20 | |||||||
调 速 型 驱 动 装 置 | 型号 | XWD5-17-YCTL180-4A | XWD5-17-YCTL180-4A | XWD5-17-YCTL200-4B | ||||
功率Kw | 7～70 | |||||||
转速rpm | 4 | 4 | 7.5 | |||||
h | 500 | 555 | 470 | |||||
r | 150 | 150 | 275 | |||||
j | 370 | 370 | 380 | |||||
阀门调节方式 | Ⅰ | 手动调节 | ||||||
Ⅱ | 联轴链轮调节 | |||||||
规格型号 | Φ300 | Φ350 | ||||||
下料点间距m | 2x1500 | 2x2000 | 2x2500 | 2x1500 | 2x2000 | 2x2500 | 2x3000 | |
输送量m3/h | 64 | 160 | ||||||
型号 | XWD7-35-7.5 | XWD5-35-4 | XWD5-35-5.5 | |||||
功率kw | 7.5 | 5.5 | 7.5 | |||||
转速rpm | 40 | |||||||
h | 500 | 555 | 555 | |||||
r | 150 | 150 | 150 | |||||
j | 370 | 370 | 370 | |||||
输送量m3/h | ||||||||
调 速 型 驱 动 装 置 | 型号 | XWD5-17-YCTL180-4A | XWD5-17-YCTL180-4A | XWD5-17-YCTL200-4B | ||||
功率Kw | 7～70 | |||||||
转速rpm | 4 | 4 | 7.5 | |||||
h | 500 | 555 | 470 | |||||
r | 150 | 150 | 275 | |||||
j | 370 | 370 | 380 | |||||
阀门调节方式 | Ⅰ | 手动调节 | ||||||
Ⅱ | 联轴链轮调节 | |||||||

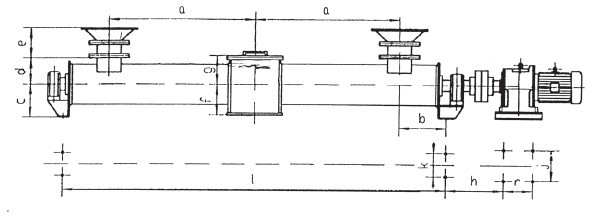

规格 | a | b | c | d | e | f | g | k | i |
Φ200 | 1500、2000、2500 | 300 | 250 | 250 | 340 | 240 | 220 | 250 | 2a+2b |
Φ250 | 1500、2000.2500、3000 | 350 | 280 | 280 | 400 | 250 | 220 | 300 | |
Φ300 | 1500、2000、2500、3000 | 400 | 355 | 355 | 420 | 320 | 300 | 320 | |
Φ350 | 2000、2500、3000.3500 | 450 | 400 | 400 | 450 | 350 | 320 | 400 |
