安全阀,AQF-I型安全阀
一、 结构特点
AQF-I型安全阀，采用内外双层圆简结构，结构简单、重量轻、安装方便，内壳经0.2Mpa密封性试验安全可靠。该阀主要用于储料仓库库顶作排除气体或易燃气体。广泛用于冶金、建材、电力、矿山等行业。
二、 作用原理
由于物理化学变化产生的易燃并具有一定内压的气体引入安全阀，经减压排出，可保证安全。
三、 外形安装尺寸(见图)

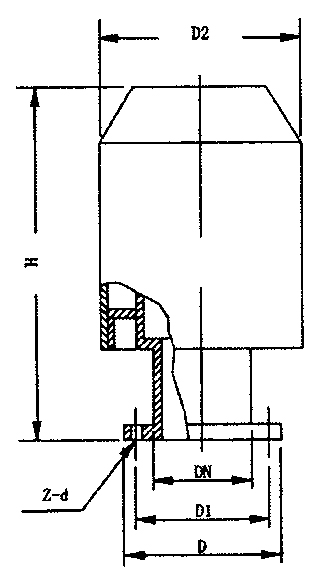

图一 AQF-I型安全阀外形结构图
AQF-I型安全阀安装尺寸表
|
DN |
D |
D1 |
D2 |
H |
Z-d |
|
200 |
300 |
265 |
420 |
650 |
8-Φ12 |
|
250 |
350 |
315 |
470 |
650 |
8-Φ14 |
|
300 |
400 |
365 |
520 |
700 |
8-Φ14 |
|
350 |
450 |
415 |
570 |
700 |
12-Φ14 |
|
400 |
500 |
465 |
620 |
700 |
12-Φ14 |
|
500 |
600 |
565 |
720 |
750 |
16-Φ14 |
