库底卸料阀系统
一、 概述
库底卸料阀系统主要用于生料均化库，水泥库库底卸料。库底卸料阀系统可截断库的料流，可对卸料量进行控制，整个系统由闸板阀、回转阀及流量控制阀系统三个部分组成，其阀体与阀芯为金属的硬密封结构。

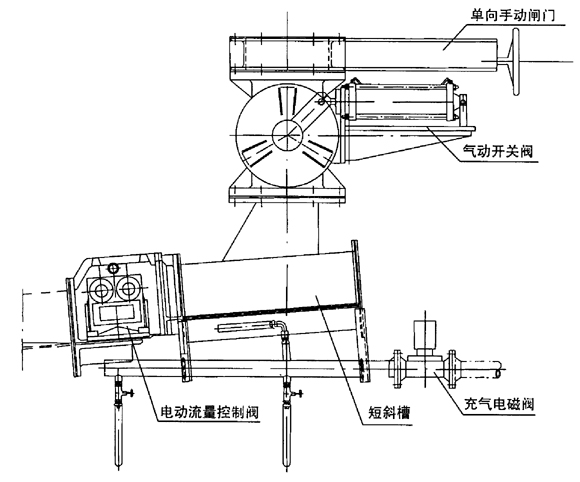

二、示意图
三、 技术参数表
规格 名称 | 200/250 | 200/315 | 200/400 | 300/500 |
输送物料 | 粉状物料 | 粉状物料 | 粉状物料 | 粉状物料 |
物料容重t/m3 | 0.7-1 | 0.7-1 | 0.7-1 | 0.7-1 |
物料温度℃ | ＜100 | ＜100 | ＜100 | ＜100 |
物料温度 | ＜1% | ＜1% | ＜1% | ＜1% |
Zui大通过能力m3/h | 130 | 200 | 320 | 560 |
闸板阀 | 310×310 | 310×310 | 310×310 | 410×410 |
气动回转阀 | 200×200 | 200×200 | 200×200 | 300×300 |
气缸 | QGB II 100×250－MP4 | QGB II 100×250－MP4 | QGB II 100×250－MP4 | QGB II 100×250－MP4 |
电动流量阀 | Φ250 | Φ250 | Φ250 | Φ250 |
电动执行器 | DKJ－310/AS－25 | DKJ410/BS－60 | DKJ－410/BS－60 | DKJ－410/BS－60 |
